產品介紹

SS6849H是一款2通道H橋驅動芯片，適合于12V系統產品的電機驅動；芯片每個H橋可提供最大峰值電流1A和均方根電流0.7A(在12V和Ta = 25°C 適當散熱條件下)，可以驅動兩臺直流電機，一臺并聯直流電機，也可以驅動步進電機，步進電機驅動支持全步或半步。

內部保護關斷功能包含：過流保護、短路保護、欠壓鎖定保護和過溫保護。

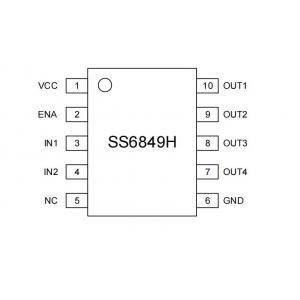

SS6849H封裝采用SSOP10，體積小，且是無鉛產品，引腳框架采用100％無錫電鍍。

一、電機驅動芯片 - SS6849H的特性：

VCC max = 20V，IO max = 1A
4V 至 16V 工作電源電壓范圍
不需要控制系統 3.3V 電源
采用 N+P MOS 輸出，RON < 1Ω typ（HS+LS）
采用緊湊型封裝（SSOP10）
待機時電流零消耗
可并聯使用（驅動通道并聯）
內置剎車功能

二、電機驅動芯片 - SS6849H的應用：
