產品介紹

MS2267是一款帶75歐姆負載驅動，雙通道增益6dB的放大器，可用于S-VHS VCR，HI-BAND ，VCR等。每通道集成了嵌位電路和驅動電路，可以直接接TV的顯示器。另外，芯片還具有場傾斜校正功能，減小所需的外部輸出電容。芯片在4.85～9V的電源電壓下都可以正常工作。



一、視頻驅動放大器-MS2267D的特性：

寬工作電壓（+4.85～+9V）
雙通道
集成 75 歐姆負載驅動
內部嵌位
場傾斜校正
低功耗 14mA
帶寬 7MHz

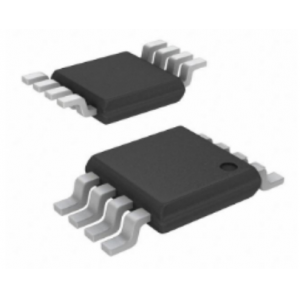

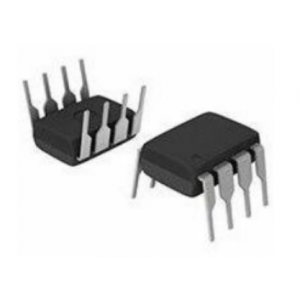

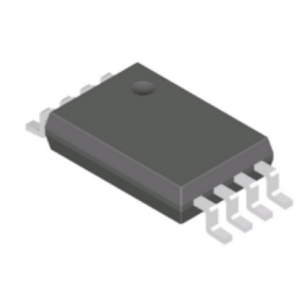

封裝 DIP8，TSSOP8，SOP8



二、視頻驅動放大器-MS2267D的應用：

S-VHS VCR

HI-BAND

VCR
