產品介紹

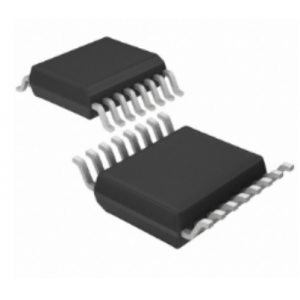

MS721是為M-Bus標準（EN1434-3）的應用而開發的單片收發電路。MS721接口電路可以適應從站與主站之間的電壓差，總線的連接沒有極性要求，電路由主站通過總線供電，這樣對于從站電池就不會增加額外的負載，同時還集成了電源失效功能。作為接收端時，內置動態電平識別電路，作為發射端時，內置有可編程的電流源。集成了一個3.3V的直流穩壓源，在總線出現故障后延遲一段時間后關斷。

一、MBUS芯片-MS721的特性：

符合 EN1434-3 標準（從站）
具有動態電平識別的接收邏輯電平
通過電阻可調節接收電流 ? 無極性連接
防掉電功能
模塊電壓切換
提供3.3V 穩壓源 ?
遠程供電
支持高達 9600 波特率的半雙工的 UART 協議
從站的電源選擇：
- 通過輸出管腳 VDD 由總線供電
- 通過輸出管腳 VDD 由總線供電或者由備用電池供電
- 通過電池供電，只在數據傳輸時總線有效

二、MBUS芯片-MS721的應用：
